防開路模塊說明書
產品介紹：
防開路模塊電路采用可靠性電子元器件，它除了具有電子軟開關性質，還兼?zhèn)浔Ｗo(hù)動作快速的特性。當二次回路開路或一次繞組出現異常過流時，在二次繞組中產生的電壓高于正常運行電壓（數值取決于 CT 本身參數和運行工況），此時并接的電子元器件瞬間進入導通狀態，可長時間經受8A的電流，短時耐受電流達20A，從而徹底避免了互感器二次過電壓對表計的危害。當線路恢復正常后，防開路模塊內部電子開關自行斷開，不影響其他設備正常工作。
技術參數：
1、正常漏電流 IL20V：≤1mA
2、輸入電阻：＞50MΩ
3、保護導通電壓： 相序：38V 零序：28V
4、保護(啟動)后電壓：＜2V
5、保護導通時間：T s≤10ms
6、保護耐受電流：8A
7、耐受電流：20A
8、復位方式：自動復位
產品實物及尺寸圖（單位 mm）：
厚度 25mm 螺絲固定孔尺寸（3.5*5.5）
接線說明： 模塊上的兩個接線端子分別連接到電流互感器的 S1、S2 即可。（不分正負極）

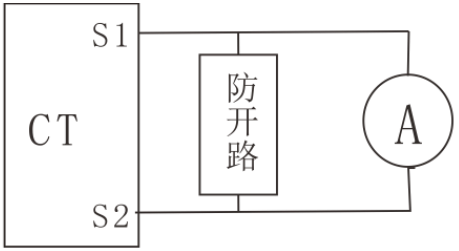

接線示意圖：
