PML-D01A型智能閉鎖裝置

一、產品簡介

    該智能閉鎖裝置用于高壓開關柜的門鎖，是保證電網安全運行、確保設備和人身安全、防止誤操作的重要安全裝置，該裝置廣泛用于新型的戶內環網柜或老型配電柜的改造，只需和開關柜 內傳統帶電顯示器連接的（高壓套管）傳感器接通，就能避免帶電誤合接地刀事故，確保檢修安全。

二、智能閉鎖裝置PML-D01A功能特點介紹

    PML-D01A是我司新一代智能閉鎖裝置,不需要開關柜提供的外部電源，只需通過鑰匙上自帶的開鎖指令就可以檢測到柜內帶電情況，無電狀態下鑰匙輕松打開閉鎖裝置。該裝置是匯集智能開鎖、防誤操作、帶電顯示、緊急解鎖、驗電核相環保節能等幾大功能集于一體的的新型產品。

    產品內部采用了智能邏輯分析電路，當開關柜內有高壓時裝置的帶電顯示燈被點亮，通過指示燈的亮和滅區分帶電狀態（有高壓電，指示燈亮；無高壓電，指示燈不亮）；同時裝置會自動分析出高壓柜內的帶電情況，如果柜內有高壓（有電），使用電子鑰匙不能開鎖，而且有報警提示音，說明內有高壓(同時完成驗電過程)；反之柜內高壓停電（無電）后，使用電子鑰匙就能順利開鎖進行檢修操作。

    電子鑰匙提供開鎖的動力強悍、行程到位，壽命在10萬次以上。鑰匙的日常維護除更換電池 外不用其它操作，降低了產品的使用成本。

    閉鎖裝置具備驗電核相功能，用戶可以根據實際的情況分析A、B、C三相是否平衡，有無缺相或相差，保證輸出后用電設備的正常運行和安全。而且?guī)щ娭甘緹艨梢赃M(jìn)行插拔操作，以減少能量損耗，還可以延長帶電顯示燈的顯示壽命。

   產品主要功能：

    ? 智能閉鎖（有電閉鎖，無電開鎖）、帶電顯示（支持指示燈插拔）、驗電核相、緊急解鎖、 開閉鎖狀態遠傳功能

   主要性能參數：

   ? 智能閉鎖裝置標稱電壓10KV，套管容量23PF（其他電壓和容值需提前溝通確認）

    ? 使用壽命≥100000次，電池使用壽命≥開鎖500次

    ? 帶電顯示壽命≥100000小時

    ? 抗震能力：海拔在3000米以下，振動力裝置0.5G以下。

    ? 抗沖擊：15Kg 11ms

    ? 工作環境溫度：-30～70℃

    ? 環境濕度：95﹪無冷凝或滴水

    ? 重量：220克    ? 外觀尺寸：108*68*46(單位：mm)

三、智能閉鎖裝置PML-D01A介紹

四、鑰匙介紹

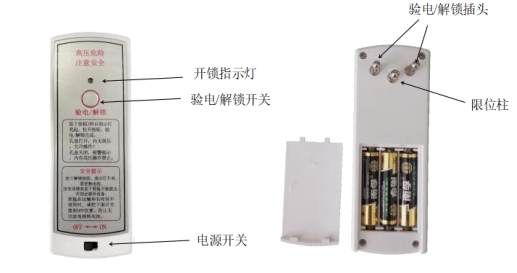

4.1 電子鑰匙介紹

4.2 使用說明

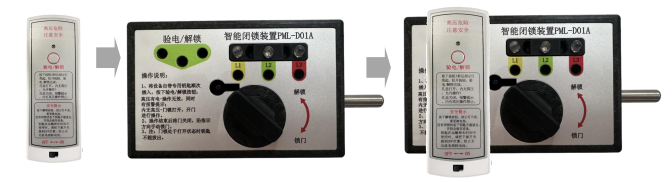

4.2.1將鑰匙插入驗電解鎖插孔，按下驗電解鎖開關后松開按鍵，智能閉鎖裝置處于解鎖狀態。

4.2.2操作結束后通過旋鈕開關將鎖桿進行閉鎖操作，鎖桿處于閉鎖狀態。

4.3 運輸、存儲說明

4.3.1在發給客戶運輸?shù)耐局?，為避免電池短路引起的火?zāi)、爆炸等意外情況發生，建議電池與鑰匙分開存放。

4.3.2長時間不使用鑰匙時，請將鑰匙總電源開關，撥動至“OFF”位置，以防止誤觸發解鎖按鈕造成放電。

4.3.3開鎖前請將鑰匙與智能鎖緊密貼合到位，以免造成開鎖不暢。

注意：智能閉鎖裝置處于解鎖狀態時鑰匙不可拔出。

不可連續開鎖操作，每次需間隔3S以上解鎖時間。

五、產品使用說明

5.1 PML-D01A安裝前電子鑰匙實驗測試

5.1.1 按下驗電解鎖開關，指示燈點亮，說明狀態良好，約5秒后燈自行熄滅。

5.1.2 將產品沿著貼膜上紅色箭頭鎖門指示方向旋轉旋鈕開關，帶動鎖桿移動并保持鎖閉狀態，完成鎖門動作；然后將電子鑰匙插入驗電解鎖孔，按下驗電解鎖開關，完成解鎖操作。

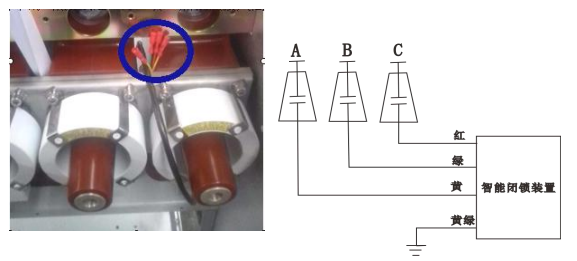

5.1.3將高壓柜內高壓套管的A/B/C傳感器和地，對應接入到智能閉鎖裝置的端子上，高壓柜內帶電的情況下：

?帶電顯示器三顆燈全部閃爍。

?將產品的電子鑰匙插入驗電解鎖孔，按下驗電解鎖開關后松開，聽到報警提示音，代表柜內有高壓，不允許開鎖操作。

端子定義示意圖：

5.1.4當高壓柜內沒有高壓時，帶電指示燈滅，將產品的電子鑰匙插入開鎖孔，按下驗電解鎖開關后松開按鈕，鎖桿彈回，關聯的電纜艙門或其它保護裝置可以打開，就可以進行相應的檢修或閉合操作。

5.2 PML-D01A安裝前機械鑰匙實驗測試

5.2.1 在任何狀態下，如需強制打開電磁鎖需要將機械鑰匙，插入緊急解鎖孔內，順時針旋轉90度即可進行解鎖操作。解鎖后機械鑰匙需要拔出鎖體后方可進行下一步操作。

（正常情況下不建議進行緊急解鎖操作，如必須進行此操作，需要配合其他驗電設備確保開 關柜內無電方可進行操作?。?/span>

5.3 PML-D01A更換帶電指示燈操作

5.3.1 拆卸帶電指示燈：在無電狀態下，通過使用專用更換工具進行更換，把起拔器的2個彎鉤，伸入到燈座的插拔孔內，然后彎鉤鉤住燈座后，即可拔出帶電指示燈。

5.3.2 安裝帶電指示燈：在無電狀態下，把帶電指示燈插入插槽內即可，安裝時注意燈座的方向，反裝后會導致安裝不到插槽內。

六、結構安裝

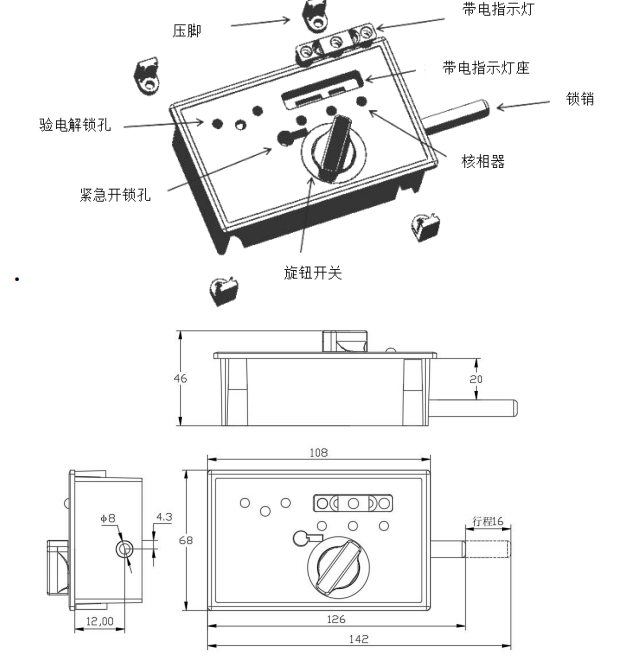

6.1 PML-D01A結構安裝 先取下殼體上的4個壓腳，將殼體正面朝向柜體外部，在柜體內部安裝卡扣，開槽尺寸 （103mm*63mm）如下圖所示。

6.2 接線安裝 將高壓柜內高壓套管的A/B/C傳感器和地傳感器，對應接入到智能閉鎖裝置后的端子。
