高壓開關柜用智能閉鎖裝置

PML-H01S說明書

一、產品簡介：

  該智能閉鎖裝置用于高壓開關柜的孔鎖，是保證電網安全運行、確保設備和人身安全、防止誤操作的重要安全裝置，該裝置廣泛用于新型的戶內環網柜或老型配電柜的改造，只需和開關柜內傳統帶電顯示器連接的（高壓套管）傳感器接通，就能起到防止誤分、合斷路器，防止帶負荷分、合隔離開關，防止帶電掛（合）接地線（接地開關），防止帶接地線（接地開關）合斷路器（隔離開關），防止誤入帶電間隔的作用，從而避免了誤操作事故的發生。

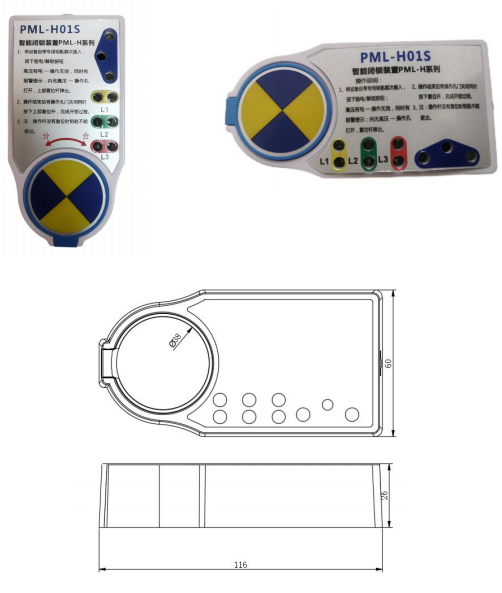

二、PML-H01S外觀與尺寸圖：

三、智能閉鎖裝置PML-H01S功能特點介紹：

   PML-H01S是我司新一代智能閉鎖裝置,不需要開關柜提供的外部電源，只需通過鑰匙上自帶的開鎖指令就可以檢測到柜內帶電情況，無電狀態下，鑰匙輕松打開閉鎖裝置。該裝置是匯集智能開鎖、防誤操作、帶電顯示、環保節能等幾大功能集于 一體的的新型產品。

   產品內部采用了智能邏輯分析電路，當開關柜內有高壓時裝置的帶電顯示燈被點亮，通過指示燈的亮和滅區分帶電狀態（有高壓電，指示燈亮；無高壓電，指示 燈不亮）；同時裝置會自動分析出高壓柜內的帶電情況，此時（帶電）即使用電子 鑰匙也不能開鎖，并且有蜂鳴器報警提示，說明內有高壓(同時完成驗電過程)；反 之柜內高壓停電（無電）后，使用電子鑰匙就能順利開鎖進行檢修操作。

   電子鑰匙提供的開鎖動力強悍、行程到位，使用幾乎沒有磨損，壽命在10萬次以上。鑰匙的日常維護除更換電池外不用其它操作，降低了產品的使用成本。 閉鎖裝置具備驗電核相功能，用戶可以根據實際的情況分析A、B、C三相是否統 一輸出，有沒有缺相或相差，保證輸出后用電設備的正常運行和安全。

產品主要功能：

智能閉鎖（有電閉鎖）、帶電顯示、驗電核相

主要性能參數：

  1、智能閉鎖裝置標稱電壓10KV，套管容量23PF（其他電壓和容值需提前溝通確認）

  2、使用壽命≥100000次，電池使用壽命≥開鎖500次

  3、帶電顯示壽命≥100000小時

  4、抗震能力：海拔在3000米以下，振動力裝置0.5G以下。

  5、抗沖擊：15Kg 11ms

  6、工作環境溫度：-30～70℃

  7、環境濕度：95﹪無冷凝或滴水

  8、重量：300克

  9、外觀尺寸：60*116*26（單位：mm）

四、電子鑰匙介紹:

   4.1 產品說明:

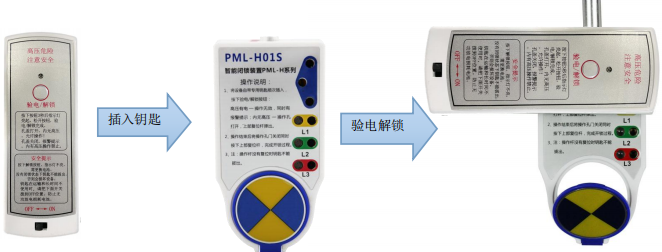

  4.2 使用說明:

      4.2.1將鑰匙插入驗電/解鎖插孔，按下驗電/解鎖開關后（或紅色指示燈點亮?xí)r） 松開按鍵，智能閉鎖裝置處于解鎖狀態。

      4.2.2操作結束后將復位桿進行復位，保護蓋處于閉鎖狀態。

  4.3 運輸、存儲說明:

     4.3.1在發給客戶運輸?shù)耐局?，為避免電池短路引起的火?zāi)、爆炸等意外情況發生，建議電池與鑰匙分開存放。

     4.3.2長時間不使用鑰匙時，請將鑰匙總電源開關，關閉至“OFF”位置，以防止 誤觸發解鎖按鈕造成放電。

     4.3.3開鎖前請將鑰匙與智能鎖緊密貼合到位，以免造成開鎖不暢。

     注意：智能閉鎖裝置處于解鎖狀態時鑰匙不能拔出。

         不能連續開鎖操作，每次需間隔3S以上解碼時間

五、產品使用說明:

   5.1 PML-H01 安裝前鑰匙實驗測試

   5.1.1 按下驗電/解鎖開關，指示燈點亮，說明狀態良好，約5秒后燈自行熄滅。

   5.1.2 將產品的電子鑰匙順序插入開鎖孔，按下驗電/解鎖開關指示燈點亮， 松開按鍵復位桿被彈出，同時保護蓋被打開。

  5.1.3將智能閉鎖裝置后的4根接線黃、綠、紅和黃綠線依次接入高壓柜內高壓 套管的A/B/C傳感器和地，高壓柜內帶電情況下：

    ? 帶電顯示器三顆燈全部點亮，順次閃爍。

    ? 將產品的電子鑰匙順序插入開鎖孔，按下驗電/解鎖開關后松開，聽到 嘀..報警，代表柜內有高壓，不允許開鎖操作。

  5.1.4當高壓柜內沒有高壓時，帶電指示燈滅，將產品電子鑰匙插入開鎖孔， 按下驗電/解鎖開關，復位桿被彈出，接地刀操作孔保護蓋打開，此時可以插入操作手柄閉合接地開關。

六、結構安裝：

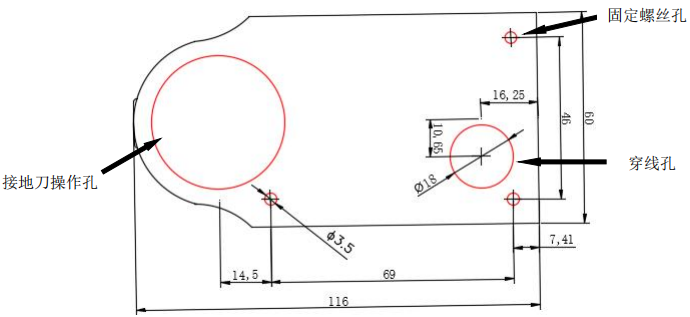

   6.1 PML-H01結構安裝 取下后蓋的3顆螺釘，將保護蓋的圓孔和高壓柜的操作孔做基本定位，按以下尺寸 在機柜面板打直徑3.5毫米的3個孔，再將取下的3顆螺釘在面板的反面穿透固定好完成安裝過程。

   6.2 接線安裝 將智能閉鎖裝置后的4根連接線黃、綠、紅和接地線依次接入高壓柜內高壓套管的 A/B/C傳感器和地。

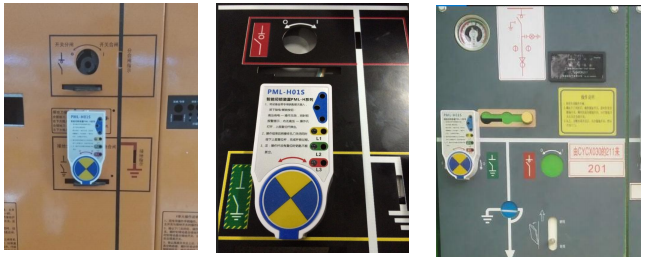

   6.3 安裝效果圖：

七、包裝運輸：

  7.1設備制造完成并通過檢驗后應及時包裝，確保其不受污損。

  7.2 運輸方式由客戶選用，需方負責現場到貨后卸車。

  7.3所有部件經妥善包裝或裝箱后，在運輸過程中應采取其他防護措施，以免散失 損壞或被盜。

  7.4包裝箱外應標明訂貨號等信息
