高壓開關柜用智能閉鎖裝置
PML-D01說明書
一、產品簡介：
該智能閉鎖裝置用于高壓開關柜的門鎖，是保證電網安全運行、確保設備和人身安全、防止誤操作的重要安全裝置，該裝置廣泛用于新型的戶內環網柜或老型配電柜的改造，只需和開關柜內傳統帶電顯示器連接的（高壓套管）傳感器接通，就能起到防止誤分、合斷路器，防止帶負荷分、合隔離開關，防止帶電掛（合）接地 線（接地開關），防止帶接地線（接地開關）合斷路器（隔離開關），防止誤入帶電間隔的作用，從而避免了誤操作事故的發生。

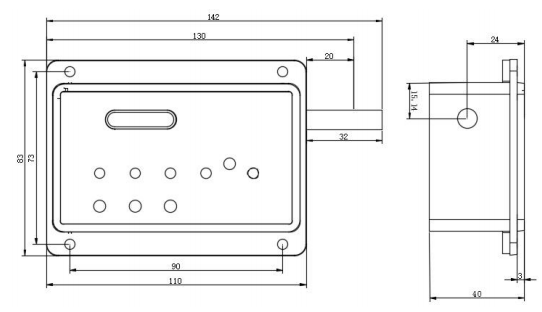

二、PML-D01外觀與尺寸圖：
三、智能閉鎖裝置PML-D01功能特點介紹：
PML-D01是我司新一代智能閉鎖裝置,不需要開關柜提供的外部電源，只需通過鑰匙上自帶的開鎖指令就可以檢測到柜內帶電情況，無電狀態下，鑰匙輕松打開閉鎖裝置。該裝置是匯集智能開鎖、防誤操作、帶電顯示、環保節能等幾大功能集于 一體的的新型產品。產品內部采用了智能邏輯分析電路，當開關柜內有高壓時裝置的帶電顯示燈被點亮，通過指示燈的亮和滅區分帶電狀態（有高壓電，指示燈亮；無高壓電，指示 燈不亮）；同時裝置會自動分析出高壓柜內的帶電情況，此時（帶電）即使用電子 鑰匙也不能開鎖，并且有蜂鳴器報警提示，說明內有高壓(同時完成驗電過程)；反之柜內高壓停電（無電）后，使用電子鑰匙就能順利開鎖進行檢修操作。 電子鑰匙提供的開鎖動力強悍、行程到位，使用幾乎沒有磨損，壽命在10萬次以 上。鑰匙的日常維護除更換電池外不用其它操作，降低了產品的使用成本。 閉鎖裝置具備驗電核相功能，用戶可以根據實際的情況分析A、B、C三相是否統 一輸出，有沒有缺相或相差，保證輸出后用電設備的正常運行和安全。
產品主要功能：
智能閉鎖（有電閉鎖）、帶電顯示、驗電核相
主要性能參數：
? 1、智能閉鎖裝置標稱電壓10KV，套管容量23PF（其他電壓和容值需提前溝通確認）
? 2、使用壽命≥100000次，電池使用壽命≥開鎖500次
? 3、帶電顯示壽命≥100000小時
? 4、抗震能力：海拔在3000米以下，振動力裝置0.5G以下。
? 5、抗沖擊：15Kg 11ms
? 6、工作環境溫度：-30～70℃
? 7、環境濕度：95﹪無冷凝或滴水
? 8、重量：300克
? 9、外觀尺寸：110*83*40(單位：mm)
四、電子鑰匙介紹：

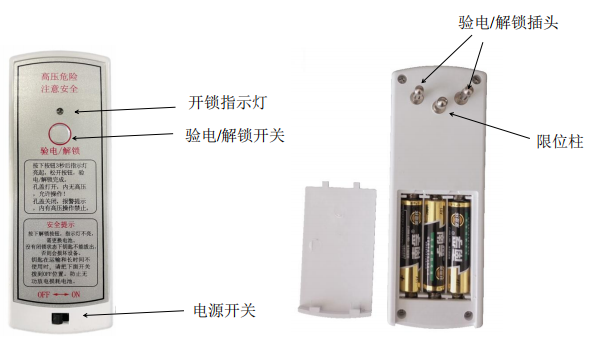

4.1 產品說明：
4.2 使用說明：

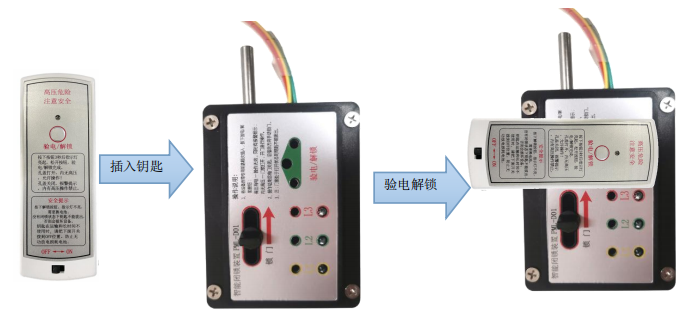

4.2.1將鑰匙插入驗電/解鎖插孔，按下驗電/解鎖開關后（或紅色指示燈點亮?xí)r） 松開按鍵，智能閉鎖裝置處于解鎖狀態。
4.2.2操作結束后將鎖栓進行復位，鎖栓處于閉鎖狀態。
4.3 運輸、存儲說明：
4.3.1在發給客戶運輸?shù)耐局?，為避免電池短路引起的火?zāi)、爆炸等意外情況發生，建議電池與鑰匙分開存放。
4.3.2長時間不使用鑰匙時，請將鑰匙總電源開關，關閉至“OFF”位置，以防止 誤觸發解鎖按鈕造成放電。
4.3.3開鎖前請將鑰匙與智能鎖緊密貼合到位，以免造成開鎖不暢。
注意：智能閉鎖裝置處于解鎖狀態時鑰匙不能拔出。 不能連續開鎖操作，每次需間隔3S以上解碼時間
五、產品使用說明：

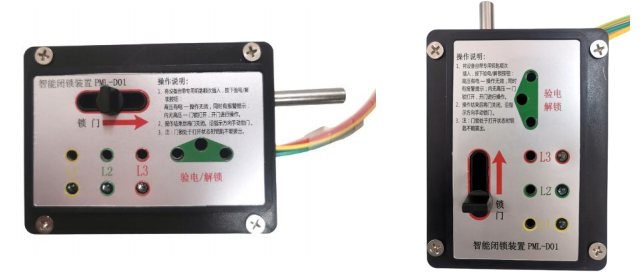

5.1 PML-D01 安裝前鑰匙實驗測試
5.1.1 按下驗電/解鎖開關，指示燈點亮，說明狀態良好，約5秒后燈自行熄滅。
5.1.2 將產品的電子鑰匙插入開鎖孔，沿產品上紅色箭頭指示方向滑動鎖門按鈕，帶動鎖桿向紅色箭頭移動并保持鎖閉狀態，完成鎖門動作；按下驗電開鎖開關，鎖栓復位，解鎖按 鈕恢復原位，完成解鎖動作。
5.1.3 將智能閉鎖裝置后的4根接線黃、綠、紅和黃綠線依次接入高壓柜內高壓 套管的A/B/C傳感器和地，高壓柜內帶電情況下：
? 帶電顯示器三顆燈全部點亮，順次閃爍。
? 將產品的電子鑰匙順序插入開鎖孔，按下驗電/解鎖開關后松開，聽到 嘀..報警，代表柜內有高壓，不允許開鎖操作。
5.1.4當高壓柜內沒有高壓時，帶電指示燈滅，將產品的電子鑰匙插入開鎖孔，按下驗電/解鎖開關后松開按鈕，鎖栓被彈回，關聯的電纜艙們或其它保護裝置可以打開，就可以相應的 檢修或閉合操作
六、結構安裝：
6.1 PML-D01結構安裝

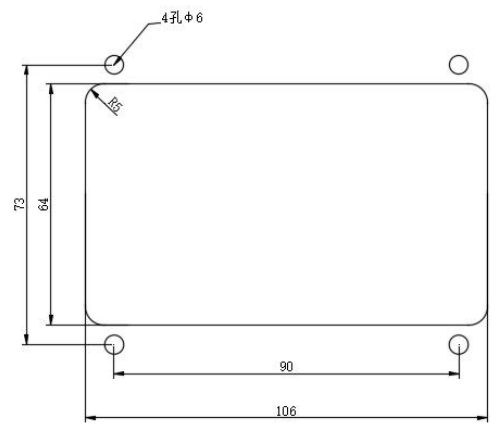

取下前殼的4顆螺釘，將殼體正面朝向柜體外部，進行安裝，開槽尺寸如下圖所示。
6.2 接線安裝：

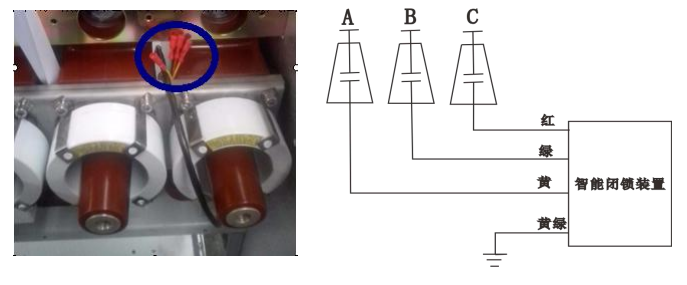

將智能閉鎖裝置后的4根連接線黃、綠、紅和接地線依次接入高壓柜內高壓套管的 A/B/C傳感器和地。

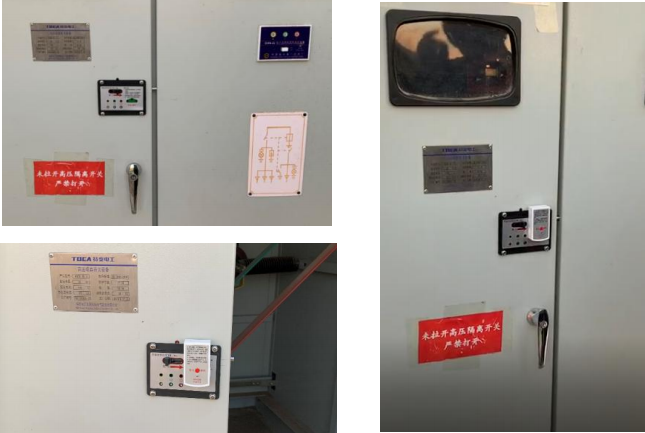

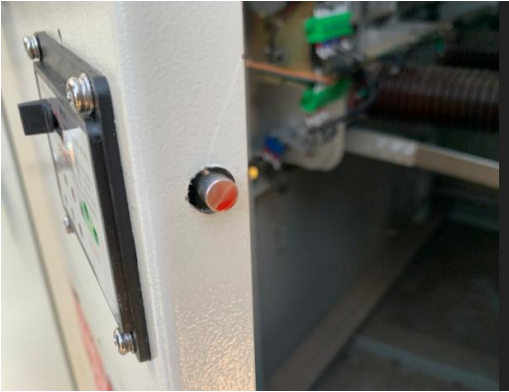

6.3 安裝效果圖：
七、包裝運輸：
7.1設備制造完成并通過檢驗后應及時包裝，確保其不受污損。
7.2 運輸方式由客戶選用，需方負責現場到貨后卸車。
7.3所有部件經妥善包裝或裝箱后，在運輸過程中應采取其他防護措施，以免散失 損壞或被盜。
7.4包裝箱外應標明訂貨號等信息。
